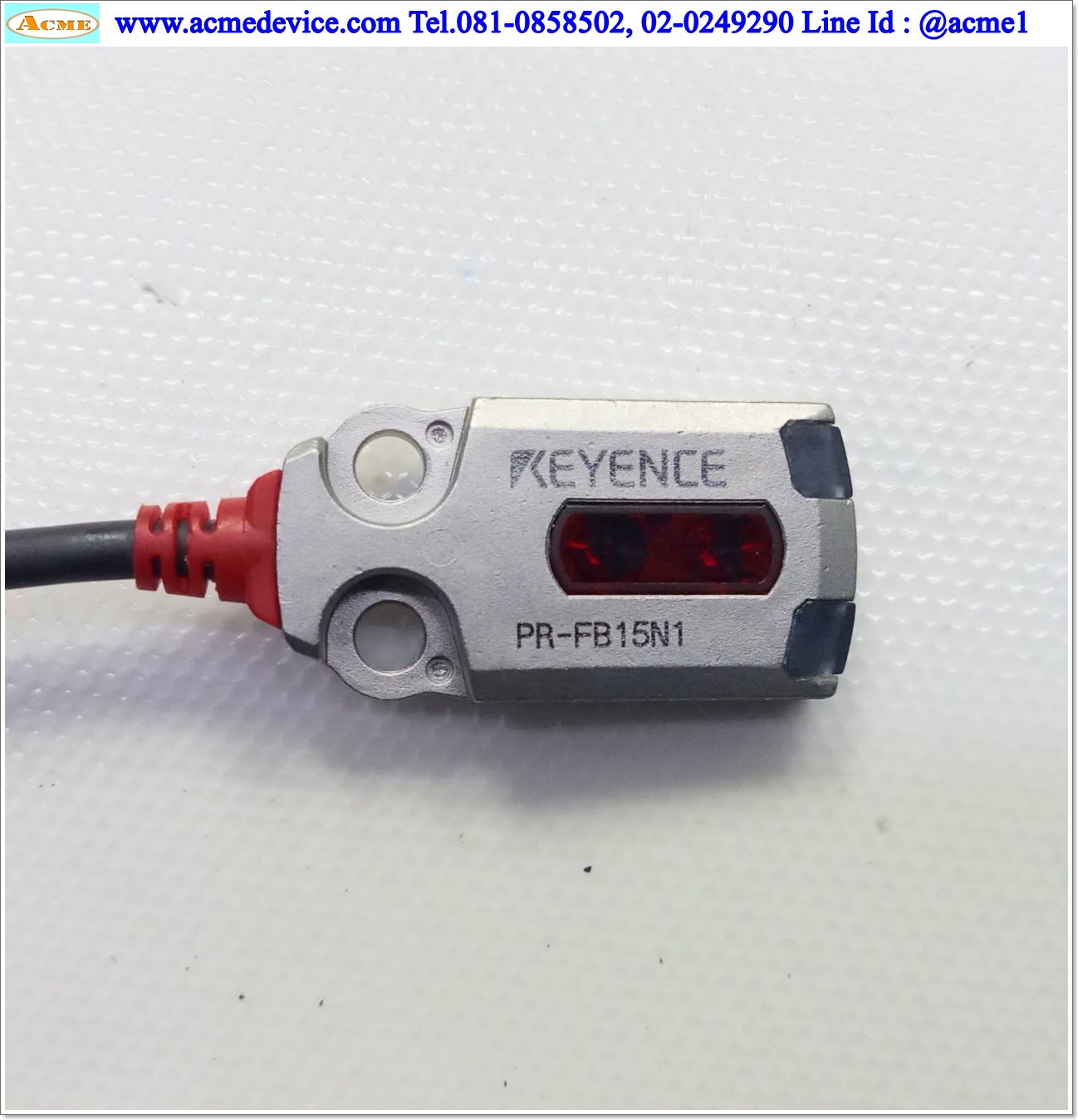

Photoelectric keyence รุ่น PR-FB15N1, NPN, ระยะ 1-15 mm.

รุ่น

PR-FB15N1

ชนิด

ชนิดสะท้อน (การกดพื้นหลัง)

รูปร่าง

แบน

เอาต์พุต

NPN

การต่อสายเคเบิล

สายเคเบิลยาว 1 ม.

ระยะตรวจจับ

1 ถึง 15 มม.

จำนวนเอาท์พุทควบคุม

2 เอาท์พุท

การทำงานของเอาต์พุต

เอาท์พุท 1

Light-ON

เอาท์พุท 2

Dark-ON

เวลาตอบสนอง

เอาท์พุท 1

0.5 ms

เอาท์พุท 2

เปิด → ปิด: 2.7 ms, ปิด→เปิด: 0.5 ms

การปรับค่าความไวแสง

ไม่มี

เส้นผ่านศูนย์กลางลำแสง

ประมาณ 2.5 x 4.5 มม. (ที่ 15 มม.)

แหล่งกำเนิดแสง

หลอดไฟ LED สีแดงแบบ 4 ชิ้น, แหล่งกำเนิดแสงแบบเป็นจุด (650 nm)

ฟังก์ชันป้องกันการกีดขวางซึ่งกันและกัน

เซนเซอร์ 4 ตัว

ไฟแสดงสถานะ

ไฟแสดงสถานะเอาท์พุท (สีส้ม), ไฟแสดงการทำงานที่เสถียร (สีเขียว), ตัวส่งชนิดทรูบีม ไฟแสดงการทำงาน (สีเขียว)

เอาต์พุตควบคุม

30 VDC หรือน้อยกว่า, 50 mA หรือน้อยกว่า
กระแสรั่วไหล:
เมื่อความต้านทานการโหลด 3 kΩ, 0.3 mA หรือน้อยกว่า เมื่อความต้านทานการโหลด 1 kΩ, 0.5 mA หรือน้อยกว่า, มื่อความต้านทานการโหลด 0.2 kΩ, 1.5 mA หรือน้อยกว่า
แรงดันตกค้าง:
เมื่อ 10 mA หรือน้อยกว่า, 1.0 V หรือน้อยกว่า เมื่อ 10 ถึง 30 mA, 1.5 V หรือน้อยกว่า เมื่อ 30 ถึง 50 mA, 2.0 V หรือน้อยกว่า

วงจรป้องกัน

การป้องกันการเชื่อมต่อแหล่งจ่ายไฟผิดขั้ว, การป้องกันกระแสไฟฟ้าเกินออกจากเอาท์พุท,
การป้องกันไฟกระชากที่เอาท์พุท, การป้องกันไฟกระชากที่แหล่งจ่ายพลังงานไฟฟ้า

อัตรา

แรงดันแหล่งจ่ายไฟ

10 ถึง 30 VDC, รวมการกระเพื่อม (P-P) 10 %

การสิ้นเปลืองกระแสไฟ

19 mA

ความทนทานต่อสภาพแวดล้อม

ระดับการป้องกัน

IP67 (IEC60529), IP69K (DIN40050-9), 4X, 6P, 13 (NEMA250)

ความต้านทานของฉนวน

20 MΩ หรือสูงกว่า (500 VDC)

ความทนทาน ต่อสภาพแวดล้อม

แสงรอบข้าง

หลอดไฟชนิดไส้: 5,000 lux หรือน้อยกว่า, แสงไฟธรรมชาติ: 20,000 lux หรือน้อยกว่า

ความทนทานต่อสภาพแวดล้อม

อุณหภูมิแวดล้อมในการทำงาน

-25 ถึง +55 °C (ไม่เป็นน้ำแข็ง)

อุณหภูมิแวดล้อมในการเก็บรักษา

-25 ถึง +75 °C

ความชื้นแวดล้อมในการทำงาน

35 ถึง 85 % RH (ไม่กลั่นตัวเป็นหยดน้ำ)

การทนต่อแรงดันไฟฟ้า

1,000 VAC, 50/60 Hz, 1 นาที

การสั่นสะเทือน

10 ถึง 55 Hz, แอมพลิจูดสองเท่า 1.5 มม., 2 ชั่วโมง ในแต่ละทิศทาง X, Y และ Z

การทนต่อแรงกระแทก

1,000 ม./วินาที², 6 ครั้ง ในแต่ละทิศทาง X, Y และ Z

วัสดุ

ตัวโครง: SUS316L, ฝาครอบไฟแสดงสถานะ/ฝาครอบเลนส์: โพลีซัลโฟน,
ตัวป้องกันสาย: โพลิเมทิลเพนทีน, ไฟเบอร์: เรซินที่มีโพลีเอสเตอร์เป็นพื้นฐาน

อุปกรณ์เสริม

คู่มือการใช้งาน

น้ำหนัก

ประมาณ 18 กรัม
