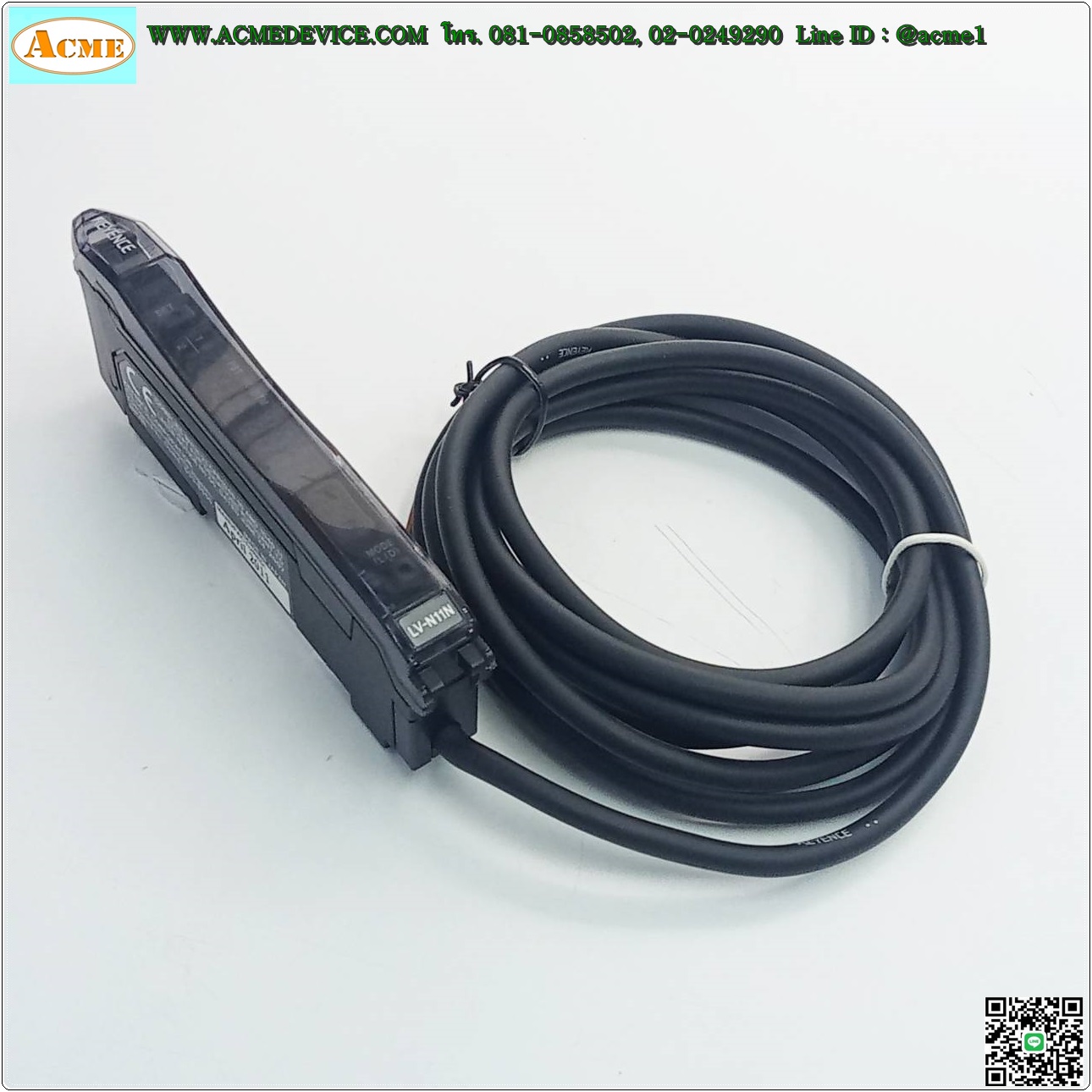

Laser Amp Keyence รุ่น LV-N11N, NPN (มีฝาปิด)

รุ่น

LV-N11N

ชนิด

เอาต์พุตการแสดงผล

เอาต์พุต

NPN

สายเคเบิล/คอนเนคเตอร์

สายเคเบิล

ยูนิตหลัก/ขยาย

ยูนิตหลัก

I/O

เอาต์พุตควบคุม

1 เอาท์พุท

อินพุตภายนอก

1 อินพุท

เอาต์พุตการแสดงผล

1 เอาท์พุท

เวลาตอบสนอง

80 µs (HIGH SPEED)/250 µs (FINE)/500 µs (TURBO)/1 ms (SUPER)/4 ms (ULTRA)/16 ms (MEGA) ^*1

การเลือกเอาต์พุต

LIGHT-ON/DARK-ON (เลือกโดยใช้สวิตช์)

ฟังก์ชันไทม์เมอร์

Timer OFF/OFF-delay timer/ON-delay timer/One-shot timer,
สามารถตั้งเวลาไทม์เมอร์ได้: 1 ms ถึง 9,999 ms,
ความผิดพลาดสูงสุดจากค่าที่ตั้ง: สูงสุด ±10%

เอาต์พุตควบคุม

NPN open collector 30 V, แรงดันตกค้าง 1 V หรือน้อยกว่า (กระแสเอาต์พุต: 10 mA หรือน้อยกว่า) / 2 V หรือน้อยกว่า (กระแสเอาต์พุต: 10 ถึง 100 mA)
(สแตนด์อโลน) 1 เอาต์พุตสูงสุด: 100 mA หรือน้อยกว่า 2 เอาต์พุตรวม: 100 mA หรือน้อยกว่า
(หลายการเชื่อมต่อ) 1 เอาต์พุตสูงสุด: 20 mA หรือน้อยกว่า

เอาต์พุตการแสดงผล

เอาต์พุตแรงดันไฟฟ้า 1 ถึง 5 V; ความต้านทานการโหลด 10 kΩ หรือสูงกว่า; ความเที่ยงตรงในการวัดค่าซ้ำ ±0.5% ของ F.S.;
เวลาตอบสนอง: 1 ms (HIGH SPEED, FINE, TURBO), 1.2 ms (SUPER), 1.8 ms (ULTRA), 4.2 ms (MEGA)

อินพุตภายนอก

เวลาอินพุต 2 ms (เปิด)/20 ms (ปิด) หรือมากกว่า^*2

ยูนิตขยาย

มากถึง 16 ยูนิต (สามารถเชื่อมต่อมากถึง 17 ยูนิต รวมถึง 1 ยูนิตหลัก)
หมายเหตุ: เอาต์พุตสองรูปแบบควรนับเป็นสองยูนิต

วงจรป้องกัน

การป้องกันการกลับขั้ว, การป้องกันกระแสไฟเกิน, อุปกรณ์ลดการกระชาก

จำนวนของยูนิตในการป้องกัน
การรบกวน

เชื่อมต่อกับรุ่นอื่นนอกจาก LV-S31: 0 สำหรับ HIGH SPEED; 2 สำหรับ FINE/TURBO/SUPER; 4 สำหรับ ULTRA/MEGA,
เชื่อมต่อกับ LV-S31: 2 สำหรับ FINE; 4 สำหรับ TURBO/SUPER/ULTRA/MEGA^*3

ขนาดเครื่อง

สูง 32.6 มม. × กว้าง 9.8 มม. × ยาว 78.7 มม.

อัตรา

แรงดันแหล่งจ่ายไฟ

24 VDC (แรงดันไฟฟ้าที่ใช้งาน 10-30 VDC (มีการกระเพื่อม)), การกระเพื่อม (P-P) 10 % หรือน้อยกว่า, คลาส 2 หรือ LPS^*4*5

การสิ้นเปลือง
กำลังไฟ

ปกติ: 830 mW หรือน้อยกว่า (ที่ 30 V. 30 mA ที่ 24 V, 56 mA หรือน้อยกว่าที่ 12 V)^*6
โหมด Eco on: 710 mW หรือน้อยกว่า (ที่ 30 V. 26 mA ที่ 24 V, 48 mA หรือน้อยกว่าที่ 12 V)^*6
โหมด Eco Full: 550 mW หรือน้อยกว่า (ที่ 30 V. 21 mA ที่ 24 V, 40 mA หรือน้อยกว่า ที่ 12 V)
^*7

ความทนทานต่อสภาพแวดล้อม

อุณหภูมิแวดล้อมในการทำงาน

-20 ถึง +55 °C (ไม่เป็นน้ำแข็ง)^*8

ความชื้นแวดล้อมในการทำงาน

35 ถึง 85 % RH (ไม่กลั่นตัวเป็นหยดน้ำ)

การสั่นสะเทือน

10 ถึง 55 Hz, แอมพลิจูดสองเท่า 1.5 มม., 2 ชั่วโมง ในแต่ละทิศทาง X, Y และ Z

การทนต่อแรงกระแทก

500 ม./วินาที², 3 ครั้ง ในแต่ละทิศทาง X, Y และ Z

วัสดุ

สายเคเบิล

PVC

วัสดุหุ้ม

วัสดุของยูนิตหลักและฝาปิด: Polycarbonate
