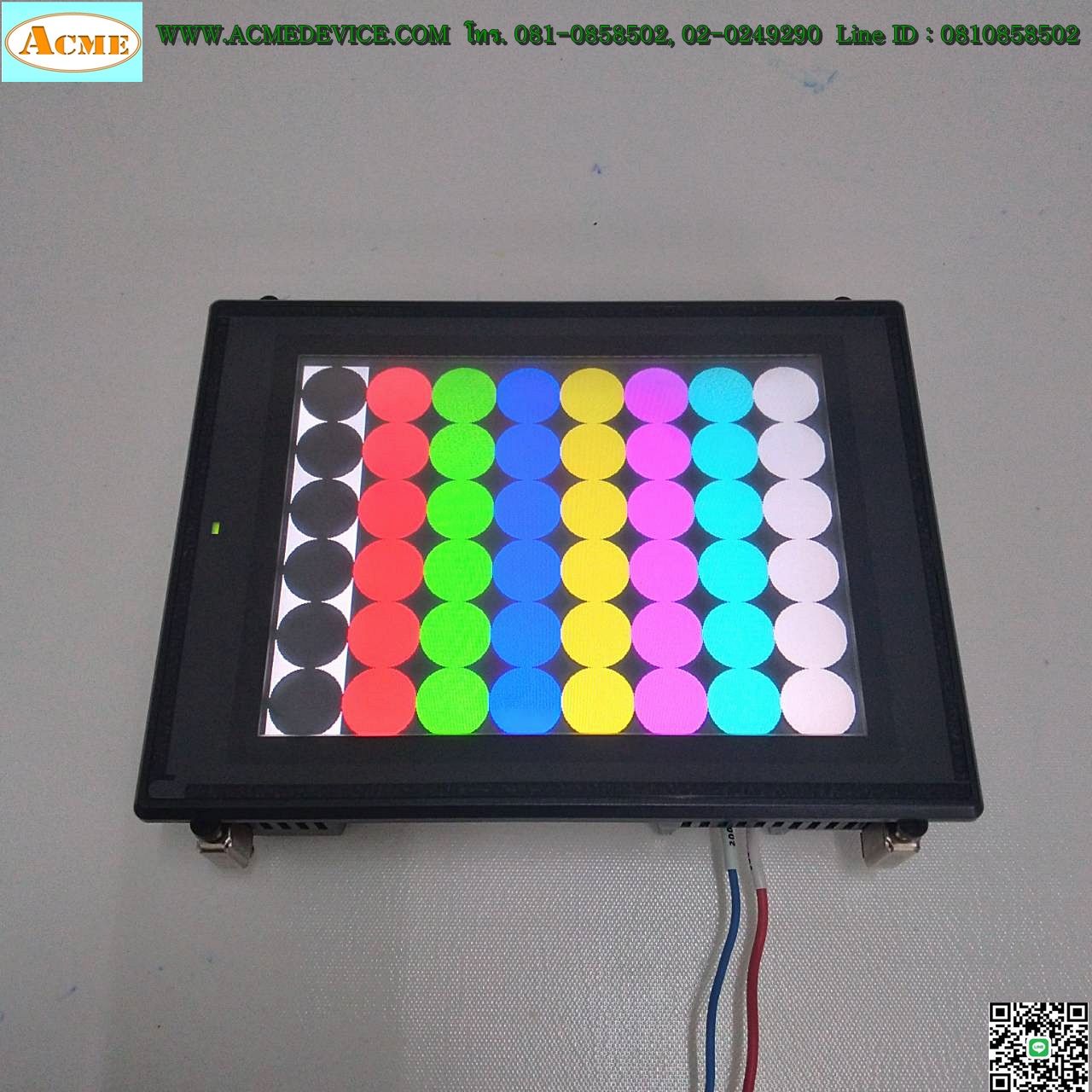

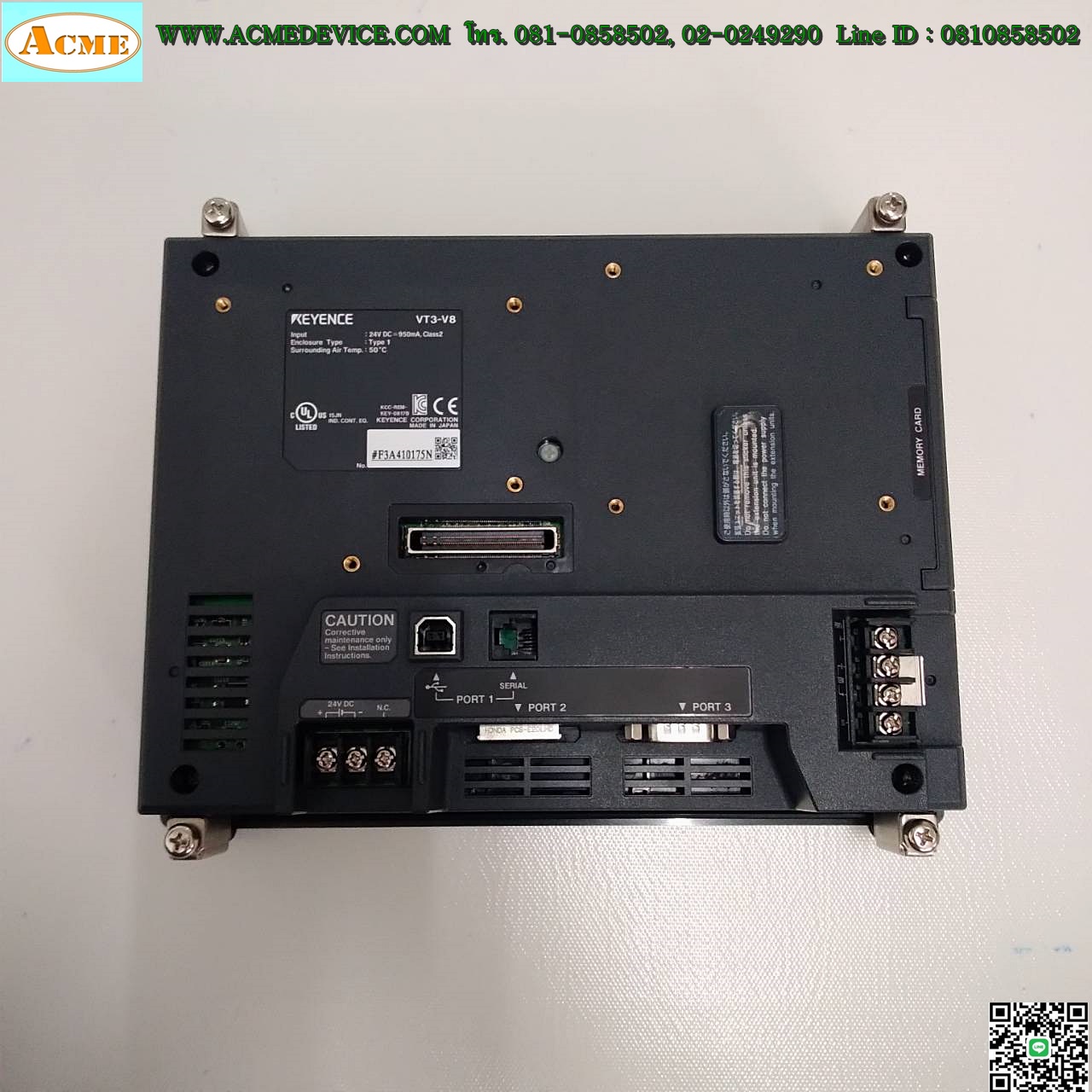

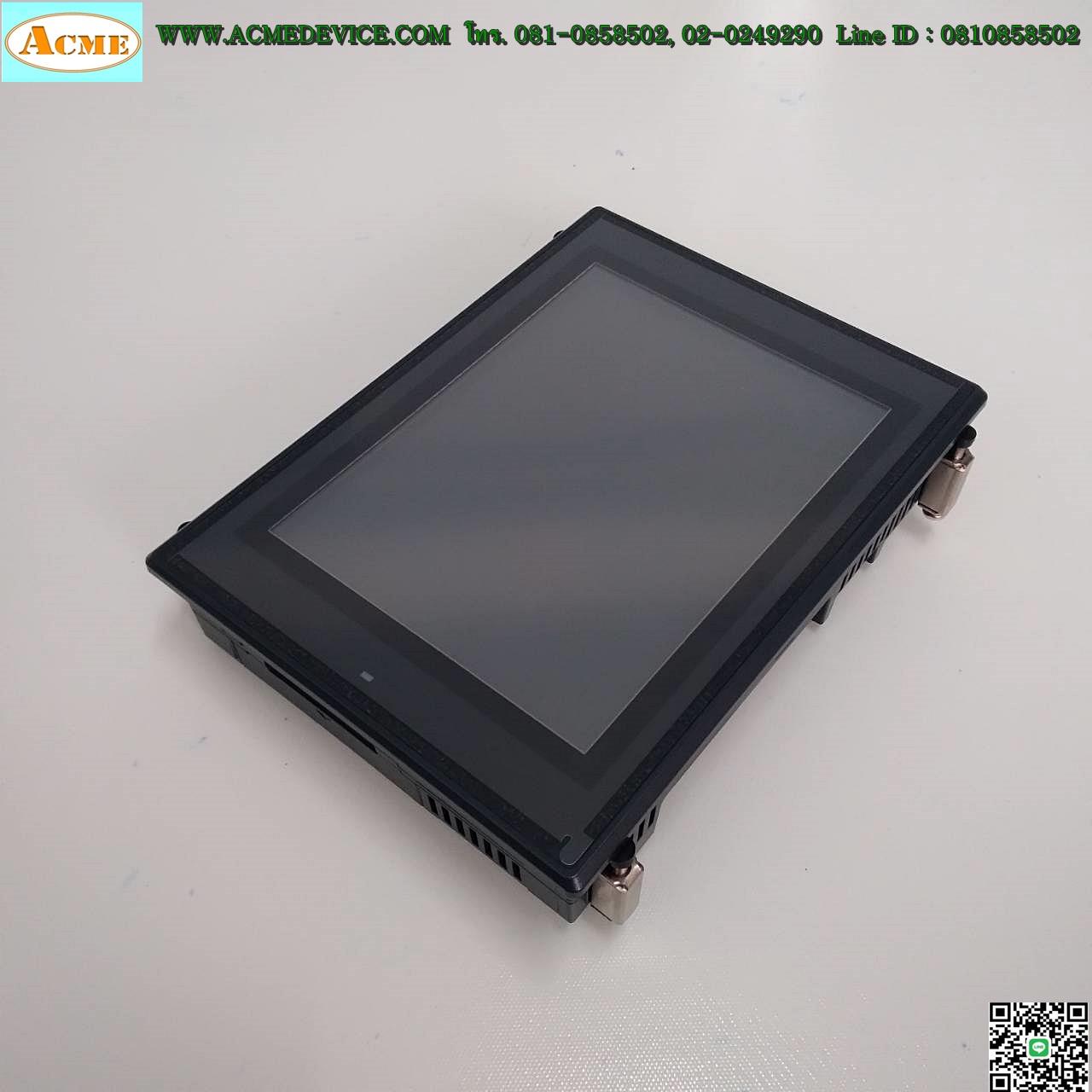

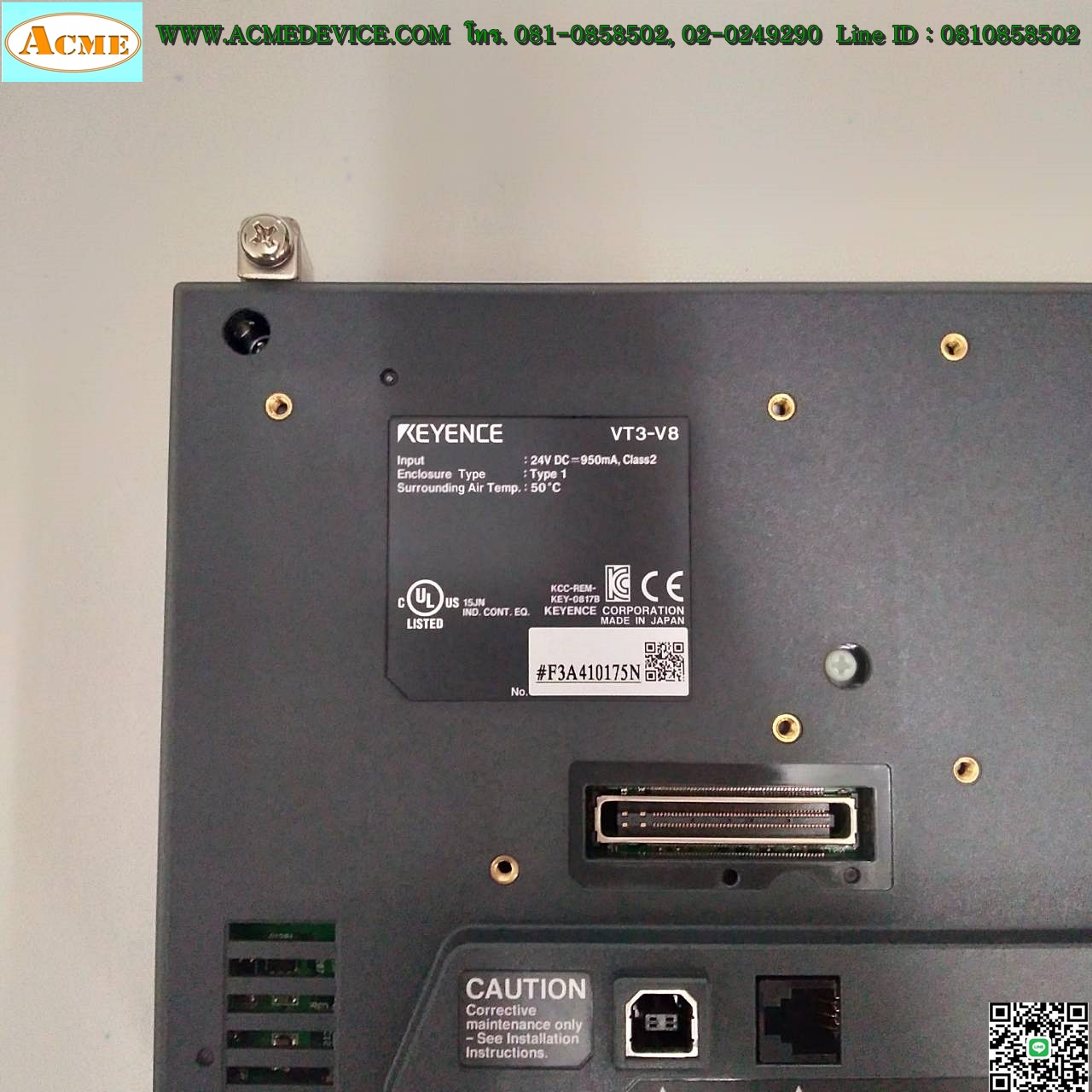

HMI Touch Screen Keyence รุ่น VT3-V8, 8", (จอสี)

รุ่น

VT3-V8

ข้อกำหนดเฉพาะทั่วไป

การสิ้นเปลืองกระแสไฟ

950mA หรือน้อยกว่า

โครงสร้าง

ชนิดจอแสดงผลในตัว เฉพาะแผงด้านหน้าเท่านั้นที่มีระดับการป้องกันฝุ่น กันน้ำ
เทียบเท่า IP65f

ชนิดแรงดันไฟฟ้า

I

ระดับมลภาวะ

2

แรงดันแหล่งจ่ายไฟ

24 VDC ±10%

ความต้านทานของสัญญาณรบกวน

1500 Vp-p ความกว้างพัลส์ 1µs, 50ns (โหมดธรรมดา ยึดตามเครื่องจำลองสัญญาณรบกวน)

การทนต่อแรงดันไฟฟ้า

1,500 VAC นาน 1 นาที (ระหว่างขั้วแหล่งจ่ายไฟและตัวเครื่อง)

ความต้านทานของฉนวน

50 MΩ ขึ้นไป ทดสอบด้วยเมกโอห์มมิเตอร์ 500 VDC (ระหว่างขั้วแหล่งจ่ายไฟและโครงสร้าง)

ความทนทานต่อการสั่นสะเทือน

การสั่นแบบเป็นช่วงๆ

ความถี่: 5 ถึง 9 Hz

ครึ่งหนึ่งของแอมพลิจูด: 3.5 มม.^*1

ความถี่: 9 ถึง 150 Hz

อัตราเร่ง: 9.8 ม./วินาที^2 *1

การสั่นต่อเนื่อง

ความถี่: 5 ถึง 9 Hz

ครึ่งหนึ่งของแอมพลิจูด: 1.75 มม.^*1

ความถี่: 9 ถึง 150 Hz

อัตราเร่ง: 4.9 ม./วินาที^2 *1

กราวด์

―

อุณหภูมิแวดล้อมในการทำงาน

0 ถึง +50°C

ความชื้นแวดล้อมในการทำงาน

35 ถึง 85%RH (ไม่กลั่นตัวเป็นหยดน้ำ)^*2

อุณหภูมิแวดล้อมในการเก็บรักษา

-10 ถึง +60°C (ไม่มีการเยือกแข็ง)

ความชื้นแวดล้อมในการเก็บรักษา

35 ถึง 85%RH (ไม่กลั่นตัวเป็นหยดน้ำ)^*2

น้ำหนัก

ประมาณ 1250 กรัม

ข้อกำหนดเฉพาะด้านประสิทธิภาพในการทำงาน

แผงจอแสดงผล

องค์ประกอบของจอแสดงผล

LCD สี ขนาด TFT

จำนวนสีในการแสดงผล

32768 สี

จำนวนจุด

W 640 × H 480 จุด

พื้นที่แสดงผลที่ใช้งาน

W 170.9 × H 128.2 มม.

อายุการบริการ (อุณหภูมิและความชื้นปกติ)

ประมาณ 50000 h

ดวงไฟพื้นหลัง

ระบบ

LED สีขาว (เปลี่ยนไม่ได้)^*3

ช่วงอายุการใช้งาน

ประมาณ 40000 ชั่วโมง

สวิตช์สัมผัส

จำนวนสวิตช์

40×30/หน้าจอ

ระบบ

ฟิล์มส่วนต้านทานแบบแมทริกซ์

แรงการทำงาน

0.98N หรือน้อยกว่า

ช่วงอายุการใช้งาน

1 ล้านครั้งขึ้นไป

สัญญาณอินพุตการปรับแต่งจากภายนอก

―

หน่วยความจำภายในของข้อมูลหน้าจอ

ความจุหน่วยความจำ

12MB (ใช้หน่วยความจำเสริม)

จำนวนหน้าที่สามารถลงทะเบียนได้

สูงสุด 1024 หน้า

จำนวนหน้าจอที่สามารถลงทะเบียนได้

สูงสุด 1024 หน้าจอ

หมายเลขหน้า: 0 ถึง 8999, หมายเลขช่องหลัก: G000 ถึง G999 หน้าจอรายงาน หน้า 00 ถึงหน้า 15

การสำรองข้อมูล

ข้อมูลหน้าจอ

Flash ROM สามารถลบได้ 100,000 ครั้ง

ข้อมูลของการบันทึก

SRAM สำรอง: แบตเตอรี่แบบลิเธียม

แบบตัวอักษร

Outline font, Bitmap font, Stroke font Windows font, IMAGE font, Small font

ตัวตั้งเวลาปฏิทิน

ความแม่นยำ: ±40 วินาที/เดือน (25°C), พลังงานสำรอง: แบตเตอรี่แบบลิเธียม (อายุใช้งาน 5 ปีหรือมากกว่าที่ 25°C)

ฟังก์ชันการสื่อสาร

ลิงค์ของโฮสต์ PLC

KEYENCE, Mitsubishi Electric, OMRON, Sharp, Fuji Electric FA Components & Systems, Yaskawa Electric, Hitachi, Panasonic Electric Works, JTEKT (Toyota),
Koyo Electronics Industries, Yokogawa Electric, Toshiba, Toshiba Machine, Fanuc, GE Fanuc Automation, Rockwell (Allen Bradley), Siemens

เทอร์โมสตัท

Yokogawa Electric, Azbil (Yamatake), OMRON, RKC Instrument, Shinko Technos, CHINO

อินเวอร์เตอร์

Mitsubishi Electric, Fuji Electric FA Components & Systems, Yaskawa Electric, OMRON

ตัวขยายสัญญาณเซอร์โว

Mitsubishi Electric

สเตปปิ้งมอเตอร์

Oriental Motor

ตัวควบคุมหุ่นยนต์

IAI

มิเตอร์ Eco-power

Panasonic Electric Works

การสื่อสารสำหรับใช้งานทั่วไป

ยึดตามคำสั่งเฉพาะ

สวิตช์จับ

ช่วงอายุการใช้งาน

―

ปุ่มลูกศร

ข้อมูลจำเพาะของ I/O

I/F แบบอนุกรม (พอร์ต 1: อนุกรม) เพื่อเชื่อมต่อกับ PC

มาตรฐานที่ใช้

ตามมาตรฐาน EIA RS-232C

การซิงโครไนซ์ระหว่างตัวส่งกับตัวรับ

เริ่มต้น-หยุด, ดูเพล็กซ์เต็ม

ระยะห่างในการสื่อสาร

15 ม.

ความยาวข้อมูล

7 บิตหรือ 8 บิต

ภาวะคู่หรือคี่

คู่, คี่, ไม่มี

ความเร็วในการสื่อสาร

1,200, 2,400, 4,800, 9,600, 19,200, 38,400, 57,600, 115,200 bps

I/F แบบอนุกรม (พอร์ต 2) เพื่อเชื่อมต่อกับ PLC/อุปกรณ์ภายนอก

การซิงโครไนซ์ระหว่างตัวส่งกับตัวรับ

เริ่มต้น-หยุด, ดูเพล็กซ์เต็ม

ระยะห่างในการสื่อสาร

15 ม. (RS-232C)/500 ม. (RS-422A)

ความยาวข้อมูล

7 บิตหรือ 8 บิต

ภาวะคู่หรือคี่

คู่, คี่, ไม่มี

ความเร็วในการสื่อสาร

1,200, 2,400, 4,800, 9,600, 19,200, 38,400, 57,600, 115,200 bps

I/F แบบอนุกรม (พอร์ต 3) เพื่อเชื่อมต่อกับบาร์โค้ด/PLC/อุปกรณ์ภายนอก

มาตรฐานที่ใช้

ตามมาตรฐาน EIA RS-232C

การซิงโครไนซ์ระหว่างตัวส่งกับตัวรับ

เริ่มต้น-หยุด, ดูเพล็กซ์เต็ม

ความยาวข้อมูล

7 บิตหรือ 8 บิต

ภาวะคู่หรือคี่

คู่, คี่, ไม่มี

ความเร็วในการสื่อสาร

1,200, 2,400, 4,800, 9,600, 19,200, 38,400, 57,600, 115,200 bps

I/F แบบอนุกรม (พอร์ต 4) เพื่อเชื่อมต่อกับ MegaLink/multi-link/KL-link/อุปกรณ์ภายนอก

เมื่อเชื่อมต่อผ่าน MegaLink

มาตรฐานที่ใช้

RS-485

การซิงโครไนซ์ระหว่างตัวส่งกับตัวรับ

เริ่มต้น-หยุด, ดูเพล็กซ์ครึ่งหนึ่ง

ความเร็วในการสื่อสาร

19,200, 115,200, 0.5M, 1M bit/s

การต่อสายเคเบิล

แบบหลายจุด (ไม่สามารถทำการเชื่อมต่อแบบหลายทางได้)

จำนวนชุดที่สามารถเชื่อมต่อได้สูงสุด

15

อัตราบอด 19200

ระยะต่อขยายสูงสุด 1000m

อัตราบอด 115200

อัตราบอด 0.5 M

ระยะต่อขยายสูงสุด 500m

อัตราบอด 1 M

ระยะต่อขยายสูงสุด 200m

อัตราบอด 2 M

ระยะต่อขยายสูงสุด 100m

เมื่อเชื่อมต่อผ่าน VT2 multi-link

มาตรฐานที่ใช้

RS-485

การซิงโครไนซ์ระหว่างตัวส่งกับตัวรับ

เริ่มต้น-หยุด, ดูเพล็กซ์ครึ่งหนึ่ง

ระยะห่างในการสื่อสาร

ระยะต่อขยายสูงสุด 500 m หรือน้อยกว่า

ความเร็วในการสื่อสาร

19,200, 115,200, 0.5M, 1M bit/s

อัตราบอด 115200 หรือน้อยกว่า

ระยะต่อขยายสูงสุด 500m

อัตราบอด 0.5 M

ระยะต่อขยายสูงสุด 100m

อัตราบอด 1 M

ระยะต่อขยายสูงสุด 50m

เมื่อเชื่อมต่อผ่าน multi-link

มาตรฐานที่ใช้

RS-485

การซิงโครไนซ์ระหว่างตัวส่งกับตัวรับ

เริ่มต้น-หยุด, ดูเพล็กซ์ครึ่งหนึ่ง

ระยะห่างในการสื่อสาร

ระยะต่อขยายสูงสุด 500 m หรือน้อยกว่า

ความเร็วในการสื่อสาร

19,200, 38,400, 57,600, 115,200 bit/s

เมื่อเชื่อมต่อกับ KL

ระบบลงชื่อ

การลงรหัส f, f/2

วิธีควบคุม

ระบบควบคุมโทเค็นบัสแบบแจกจ่ายโดยอิสระ

การต่อสายเคเบิล

จุดแยกแบบหลายทางรูปตัว T, การเชื่อมต่อด้วยวิธีแบบหลายจุด

ความเร็วในการสื่อสาร

5 Mbps, 2.5 Mbps, 625 kbps, 156 kbps

การควบคุมความผิดพลาด

พาริตี้แนวตั้ง, checksum, การสุ่มตัวอย่างสองเท่า, การตรวจจับสัญญาณรบกวนแบบฉับพลัน

อัตราบอด 5 Mbit/s: ความยาวของฐานสูงสุด

50 ม.

อัตราบอด 5 Mbit/s: ความยาวของสายไฟสาขาสูงสุด

20 ม.

อัตราบอด 2.5 Mbit/s: ความยาวของฐานสูงสุด

120 ม.

อัตราบอด 2.5 Mbit/s: ความยาวของสายไฟสาขาสูงสุด

40 ม.

อัตราบอด 625 kbit/s: ความยาวของฐานสูงสุด

500 ม.

อัตราบอด 625 kbit/s: ความยาวของสายไฟสาขาสูงสุด

150 ม.

อัตราบอด 156 kbit/s: ความยาวของฐานสูงสุด

1200 ม.

อัตราบอด 156 kbit/s: ความยาวของสายไฟสาขาสูงสุด

350 ม.

พื้นที่หน้าตัดคอนดักเตอร์สายเคเบิลสื่อสาร 0.5 มม.²

ระยะต่อขยายสูงสุด 1000m

พื้นที่หน้าตัดคอนดักเตอร์สายเคเบิลสื่อสาร 0.75 มม.²

ระยะต่อขยายสูงสุด 1200m

พื้นที่หน้าตัดคอนดักเตอร์สายเคเบิลสื่อสาร 0.9 มม.²

พื้นที่หน้าตัดคอนดักเตอร์สายเคเบิลสื่อสาร 1.25 มม.²
