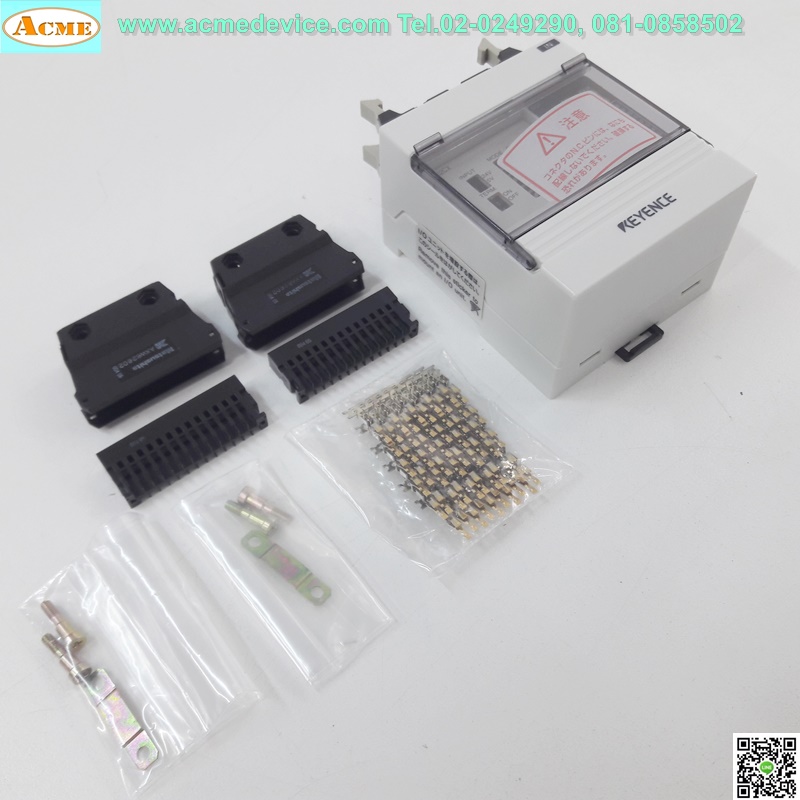

Connector keyence รุ่น KL-32CX, 32 Point (kv-3000/5000/7000)

รุ่น

KL-32CX

อัตรา

แรงดันแหล่งจ่ายไฟ

10.8 ถึง 26.4 VDC (สำหรับชุด I/O ชนิดขั้วต่อ ซึ่งแรงดันไฟฟ้านี้จะจ่ายมาให้โดยสายเคเบิลเฉพาะ)

ความทนทาน
ต่อสภาพแวดล้อม

อุณหภูมิแวดล้อม

0 ถึง 60°C

ความชื้นแวดล้อมในการทำงาน

35 ถึง 85%RH (ไม่กลั่นตัวเป็นหยดน้ำ)

การทนต่อแรงดันไฟฟ้า

500 VAC เป็นเวลา 1 นาที (ระหว่างขั้วของแหล่งจ่ายไฟและขั้วต่างๆ ของ I/O; ไม่รวมขั้วเอาท์พุทของ ERR)

ข้อกำหนดเฉพาะทั่วไป

ความต้านทานของสัญญาณรบกวน

คอมมอนของแหล่งจ่ายไฟ: 1500 V, แหล่งจ่ายพลังงานไฟฟ้าปกติ: 500 V, ความกว้างของพัลส์: 1 ms, 50 ns (โดยวิธีการจำลองสัญญาณรบกวน)

ความทนทาน
ต่อสภาพแวดล้อม

ความต้านทานของฉนวน

20 MΩ หรือมากกว่า (ทดสอบด้วยเครื่องวัดความต้านทานฉนวนเม็กเกอร์ขนาดแรงดันทดสอบ 500 VDC ระหว่างขั้วของแหล่งจ่ายไฟและขั้วอินพุทต่างๆ; ไม่รวมขั้วเอาท์พุทของ ERR)

สภาพแวดล้อมในการทำงาน

ไม่มีก๊าซกัดกร่อน

ข้อกำหนดเฉพาะทั่วไป

โหลดขาออกที่ผิดพลาดของการปลดการเชื่อมต่อ

30 VDC, 0.1 A หรือน้อยกว่า, แรงดันไฟฟ้าตกค้าง: 1 V หรือน้อยกว่า

ความทนทานต่อการสั่นสะเทือน

10 ถึง 55 Hz, 1.5 มม. หรือน้อยกว่า แอมพลิจูดสองเท่าเป็นเวลา 2 ชั่วโมง ในแต่ละทิศทาง X, Y และ Z; 1 G เมื่อยึดติดเข้ากับราง DIN

ข้อกำหนดเฉพาะของอินพุท

ระบบฉนวน

โฟโตคัปเปลอร์ชนิดแยกตัว

พิกัดสูงสุดของอินพุท

อัตรากระแสไฟฟ้าสูงสุดของอินพุต

DC26.4V

ข้อกำหนดเฉพาะด้านประสิทธิภาพในการทำงาน

แรงดันไฟฟ้าขาเข้า

24 VDC, 5.3 mA (โหมด 24 V); 5 VDC, 0.9 mA (โหมด 5 V)

แรงดันไฟต่ำสุดขณะ ON

19 V (โหมด 24 V), 2.5 V (โหมด 5 V)

กระแสไฟสูงสุดขณะ OFF

2 mA (โหมด 24 V)

ข้อกำหนดเฉพาะของอินพุท

แรงดันไฟฟ้า OFF สูงสุด

0.8 V (โหมด 5 V)

ข้อกำหนดเฉพาะด้านประสิทธิภาพในการทำงาน

อิมพีแดนซ์ขาเข้า

4.3 kΩ

จำนวนอินพุท/เอาท์พุท

32, อินพุท DC ชนิดขั้วต่อ

ข้อกำหนดเฉพาะของเอาท์พุท

เอาต์พุต

-

แรงดันไฟฟ้าตกค้าง (เมื่อเอาท์พุทเป็น ON)

กระแสรั่ว (เมื่อเอาท์พุทเป็น OFF)

เอาท์พุทของทรานซิสเตอร์

พิกัดแรงดันไฟฟ้าของโหลด

อัตรากระแสไฟฟ้าเอาต์พุต

สายกราวด์ร่วม

เวลาหน่วง ON

เวลาหน่วง OFF

ความต้านทานของฉนวน

ระบบฉนวน

เอาท์พุทของรีเลย์

พิกัดแรงดันไฟฟ้า

อัตรากระแสไฟฟ้าเอาต์พุต

สายกราวด์ร่วม

ความต้านทาน ON

ความต้านทานขณะ ON

เวลาหน่วง ON

เวลาหน่วง OFF

ความต้านทานของฉนวน

ระบบฉนวน

ข้อกำหนดเฉพาะด้านประสิทธิภาพในการทำงาน

การสิ้นเปลืองกระแสภายใน

120mA หรือน้อยกว่า

น้ำหนัก

ประมาณ 110 กรัม
